torchio
manuale

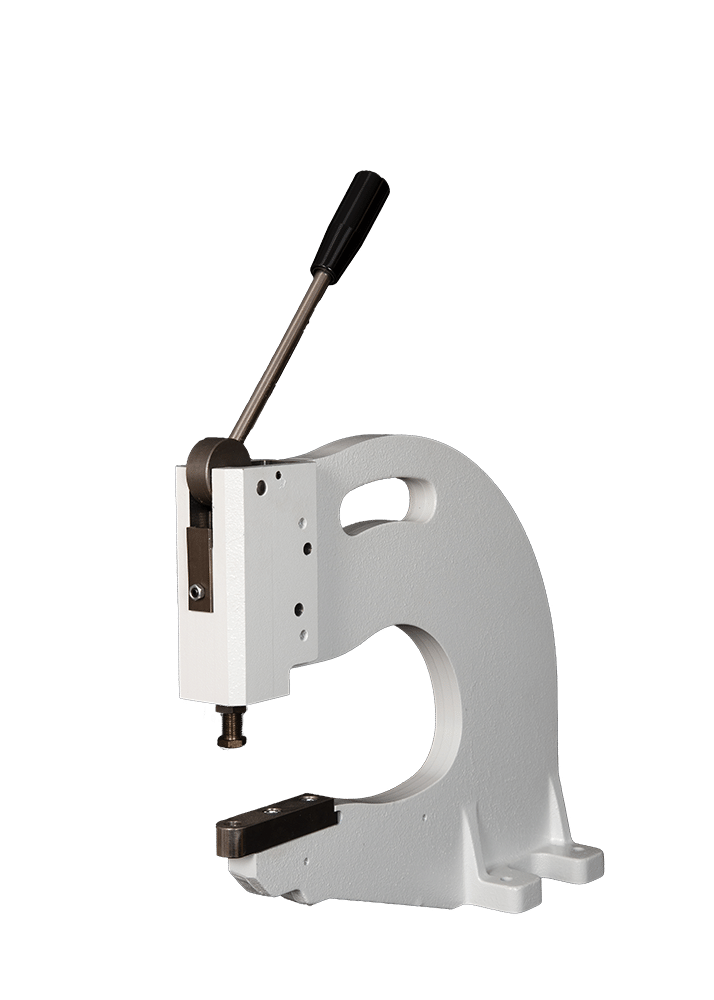

jet 250
caratteristiche d’uso
Torchio a leva frontale, adatto per l’ applicazione manuale tramite punzoni intercambiabili di occhielli, rivetti, borchie ed altri articoli di minuteria metallica.
La sua struttura lo rende particolarmente adatto al settore della pelletteria: il braccio affusolato (larghezza 25mm) e la profondità di lavoro (250 mm) consentono il facile inserimento all’ interno di scarpe e borse rendendo possibile l’ applicazione di minuteria metallica anche in punti finora difficilmente raggiungibili.
caratteristiche tecniche
- Il corpetto è in ghisa.
- Il perno centrale Ø 20mm esercita una corsa di 23 mm mediante eccentrico in acciaio temperato ed è già predisposto all’aspirazione.
- La ribaditura è modificabile tramite vite di registro superiore.
- La piastrina porta ricambi inferiore è dotata di 2 viti che consentono in ogni momento di regolare il centraggio tra i due punzoni.
- Lo sforzo al braccio è minimo ed il ritorno della leva è a molla.
- Dotata di fermo meccanico del punto morto inferiore che consente di ottenere, una volta regolata la corretta distanza tra punzone superiore ed inferiore, la stessa altezza di ribaditura.
- Previsto di n. 4 fori per fissaggio a banco.
- Fornibile in RAL 7035.
optional
Kit di aspirazione esterno.
Puntatore LED croce/punto/linea nei colori rosso o verde.
Dimensioni | |
---|---|
Altezza totale con manico | 550 mm |
Larghezza alla base | 115 mm |
Profondità totale | 425 mm |
Profondità di lavoro | 250 mm |
Spazio tra perno porta ricambio superiore e base inferiore | 70 mm |
Spinta max | 900 kg |
Peso | 21,5 kg |
personalizzazioni
Possiamo personalizzare il torchio manuale JET 250 secondo le esigenze più diverse.
